YTD400(A)礦井全方位探測儀 實用案例<點擊查看>
一、YTD400(A)礦井全方位探測儀特點
⑴ 多功能集成
實現收、發一體，一機多用，可靈活組合使用，實現全方位探測。
⑵ 多頻點工作
采用多個頻點的選頻發射，等頻接收的工作方式。既避開了礦井下強干擾背景，提高微弱信號的識別和處理能力，又可實現多層段數據采集，便于異常地質體的空間分析與解釋。
⑶ 自動反演解釋
系統數據處理軟件可進行三維電法數據反演，將能夠得到更小的計算誤差，從而給出可靠的反演結果，更逼近實際地質條件。
⑷ CT成像處理與成圖
借鑒醫用CT技術，針對電透視功能塊的數據，實現了CT成像處理與成圖。大大地提高了數據處理、解釋的速度和精度，并使解釋成果更加直觀，簡單易懂。

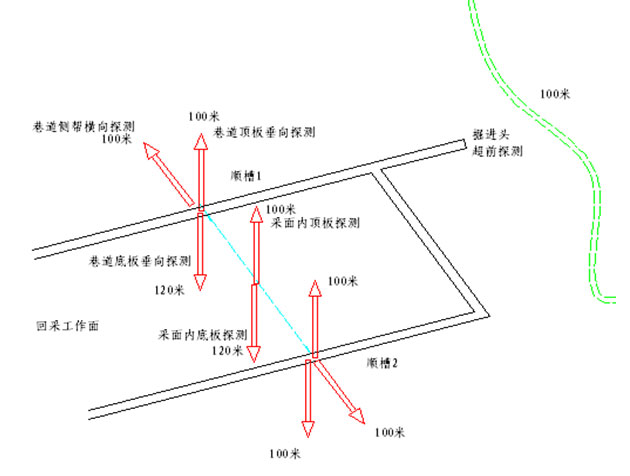

二、功能
⑴ 巷道掘進頭前方超前探測
有效探測距離100m。
第一，可以探查預報掘進頭前方100m以內構造（斷層、裂隙、陷落柱等）和人工目標體（老空、廢巷等）的相對位置及其是否含水。
第二，可以探查預報掘進頭前方100m以內構造（斷層、裂隙、陷落柱等）和人工目標體（老空、廢巷等）在含水情況下的含水性的強弱。
⑵ 單巷道頂板探測
有效控制高度100m。主要探巷道頂板上方100m以內主要含水層或其它標志層的位置及賦水（或電性）差異特性。
⑶ 單巷道側幫探測
有效探測距離100m。主要探巷道側幫100m以內邊界（走向）斷層、陷落柱等構造及老空、廢巷等人工目標體的位置與賦水性相對強弱。
⑷ 單巷道底板探測
有效控制深度0-100m。主要探查巷道底板下方100m以內主要含水層或其它標志層的位置及賦水（或電性）差異特性。為礦化帶的開采方案設計或災害水體的抽、排、疏、降、擋提供技術資料。
⑸ 電透視（工作面兩順槽間頂、底板探測）
有效控制深（高）度100m。，空間展布形態及含水性相對強弱（2臺儀器配合使用，互發互收）。主要探查切眼為100～300 m的回采工作面內部頂?shù)装鍘r層中巖溶裂隙、斷層、陷落柱等含水性異常的位置。
三、技術參數
(1) 空載工作輸出端開路電壓（幅值）：≤85V
(2) 工作輸出端過流保護值（幅值）：≤65mA
(3) 信號電壓采集范圍（幅值）：0mV-500mV
(4) 信號電壓采集誤差：≤1%
(5) 發射電流（幅值）：≤65mA（可調）
(6) 電流測量誤差：≤1%
(7) 信號（發射/接收）頻率：5Hz、15Hz、120Hz、400Hz
(8) A/D轉換器：24bit
(9) 動態范圍：130dB
(10) 非線性度：0.005%
(11) 連續工作時間：≥6h
(12) 主機重量：≤5Kg
(13) 主機外形尺寸（長×寬×高）：330X216X136mm
(14) 防爆型式：礦用本質安全型
(15) 防爆標志：ExibI Mb
四、配置
|
序號 |
名稱 |
型號/規格 |
標配數量 |
簡配數量 |
|
1 |
礦井全方位探測儀主機 |
YTD400（A） |
2臺 |
1臺 |
|
2 |
專用解釋軟件（含加密狗） |
Search2012 |
1套 |
1套 |
|
3 |
專用充電器 |
ZB-D20NC-10 |
2個 |
1個 |
|
4 |
數據存儲盤 |
4G |
4套 |
2套 |
|
5 |
專用限流 |
YWDZ-01 |
2個 |
1個 |
|
6 |
主機牛皮箱 |
專用 |
2個 |
1個 |
|
7 |
YTD探測儀專用鋁塑包裝箱 |
專用 |
3個 |
2個 |
|
8 |
供電電極 |
專用 |
8根 |
8根 |
|
9 |
測量電纜 |
專用 |
200米 |
200米 |
|
10 |
專用繞線輪 |
專用 |
3個 |
1個 |
|
11 |
專用工具包 |
帆布 |
2個 |
1個 |
|
12 |
工具總成（萬用表、皮尺、銅榔頭、剝線鉗、膠布、小套筒、十字刀） |
|
2套 |
1套 |
|
|
|
|
|
|
