YTD400(A)礦井全方位探測儀實用案例

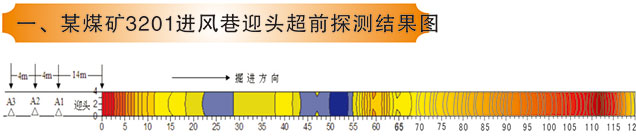

    1、某煤礦3201進風巷迎頭超前探測控制距離68米，圖中顏色由藍到紅代表視電阻率由低到高，視電阻率越低表示介質導電性越好；
    2、迎頭前方共探測出兩個低阻異常，第一個低阻異常位于迎頭前方22 - 30米之間，異常范圍小，低阻不明顯，根據現場地質條件分析推測為頂板裂隙導水；
    3、第二個低阻異常位于迎頭前方43 - 55米之間，異常中心位置在50米處，影響區域較大，強度較強，富水可能性較大，疑為老空積水。
    經礦方驗證，在第一個低阻區域頂板出現少量淋水，根據勘探資料在第二個低阻異常區位置存在小煤窯采空區，為防止突水未再向前掘進。

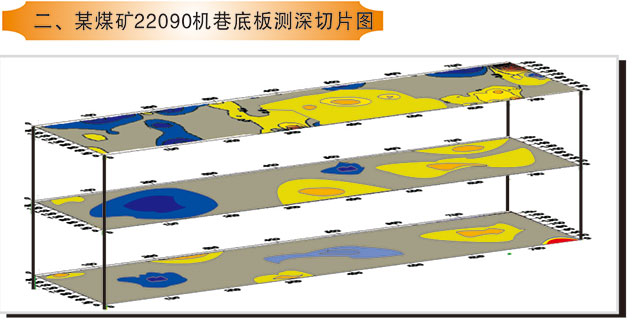

    上圖為對22090機巷底板進行測深得到的不同深度切片圖，從上到下依次為35米、40米、45米，從圖中可以看出在探測范圍內共存在三個低阻異常區：
    第一個低阻異常區位于迎頭后方20米處，即V8點前85米，該異常區在三個深度切片圖上均有反應，尤其在35米和40米兩個深度切片上反應較為明顯，強度較強，范圍較大；
    第二個低阻異常區位于V8點前56米處，該異常區在三個切片圖上也均有反應，雖然其強度和異常范圍比第一個低阻異常區小；

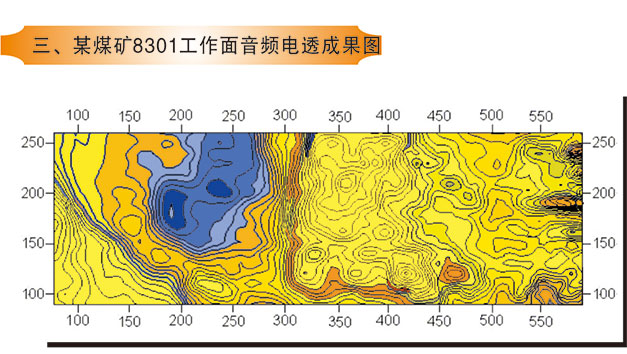

    第三個異常區位于V8點前32米處，僅在35米深度切片上有所反應，且范圍較小，推測其富水性弱，對回采影響較小。    8301工作面因回風巷在掘進過程中揭露一落差1.2米斷層，且頂板出現淋水現象，上圖音頻電透圖，由圖可以看出在8301回風巷揭露斷層位置左右各30米范圍內出現低阻異常，異常影響深度達100米，在回采過程中做好防排水工作，確保安全回采。
