鋼絲熱處理水浴爐
一、 使用范圍和技術指標
1.1、 適用天然氣明火爐加熱、電馬弗爐、卡電加熱路配套鋼絲水淬火索氏體化處理，規格0.8-3.5 mm，鋼號45#—82#，DV值35-120.
1.2、 線間距：20-45.
1.3、 強度：60#：980—1100Mpa.
70#、72A:1100-1200Mpa.
80#、1150-1260
1.4、 延伸率：8%
二、 水浴爐主要配置
2.1、爐：儲液槽和上位槽；
2.2、電加熱或蒸汽加熱；
2.3、循環泵；
2.4、換熱器；
2.5、控制系統。
三、安裝
3.1、主槽體就位，擰動調整螺栓調平。
3.2、原設備上支架按裝。
3.3、上位槽對中，調平。
3.4、托輥對中，調整走線高度，壓輥對中，膨脹螺栓固定。
3.5、循環泵底座安裝，泵及管道按裝。
3.6、配電柜按裝，電加熱器接線。
3.7、蒸汽加熱電動閥控制系統安裝，程序（蒸汽）閥-過濾器—電動閥—蒸汽加熱管—疏水閥。
3.8、熱電阻控溫安裝，熱電阻置于水浴儲液槽中，控制線聯接。
四、設備調試
4.1、試循環泵轉向，泵主電纜按泵電機接線要求接線，接好后檢查一遍，不能空試泵，主液槽配好液后，快送泵快停，觀查泵電機轉向是否和箭頭一致，否則調整接線。
4.2、調試電加熱器控溫儀，按控溫儀說明書設定參數。
4.3、調整電動閥控溫儀，按控溫儀說明書設定參數。
4.4、計量泵和定時器調整，按其說明書要求設定、計量泵和定時器參數。
4.5、換熱泵和換熱器調試。
五、操作說明
5.1、啟動：檢查各槽溫度、濃度均達到工藝參數要求；鋼絲溫度達到要求參數；鋼絲速度達到工藝要求；調整淬火槽Ⅰ、Ⅱ上位槽鋼絲浸入長度和空冷距離達到工藝要求；先送淬火槽Ⅰ循環泵，再送淬火槽Ⅱ循環泵；取樣測試鋼絲強度和延伸率；調整淬火槽Ⅰ、Ⅱ上位槽鋼絲浸入和空冷長度。
5.2、斷絲穿線操作
提起爐門，鋼絲穿過水淬火槽不得浸入淬火液，待鋼絲速度達到工藝要求后，再將鋼絲浸入淬火槽中。
60#70#工藝參數表
|
序 |
規格 |
速度 |
線溫 |
|
淬火槽Ⅰ |
|
空冷距離 |
|
淬火槽Ⅱ |
|
|
|
mm |
米/分 |
℃ |
液溫度℃ |
液濃度% |
浸入距離mm |
mm |
液溫℃ |
液濃度% |
浸入距離mm |
|
1 |
2 |
45 |
820-900 |
90±5 |
4-5 |
600--850 |
1500-2500 |
90±5 |
4—5 |
300-500 |
|
2 |
2.2 |
41 |
820-900 |
90±5 |
4-5 |
620-870 |
1550-2550 |
90±5 |
4—5 |
300-500 |
|
3 |
2.6 |
35 |
820-900 |
90±5 |
4-5 |
620-870 |
1600-2600 |
90±5 |
4—5 |
300-550 |
|
4 |
0.8 |
110 |
820-900 |
90±5 |
4-5 |
430-680 |
|
|
|
|
|
5 |
1.3 |
70 |
820-900 |
90±5 |
4-5 |
580-720 |
|
|
|
|
|
6 |
1.5 |
60 |
820-900 |
90±5 |
4-5 |
590-760 |
1000-1400 |
90±5 |
4—5 |
330-600 |

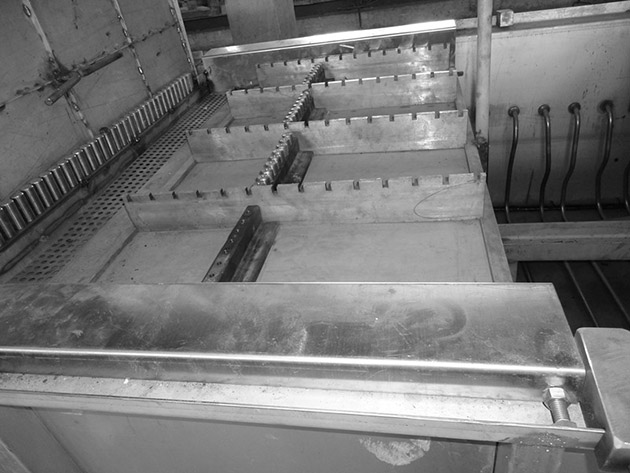

水浴上位槽結構1

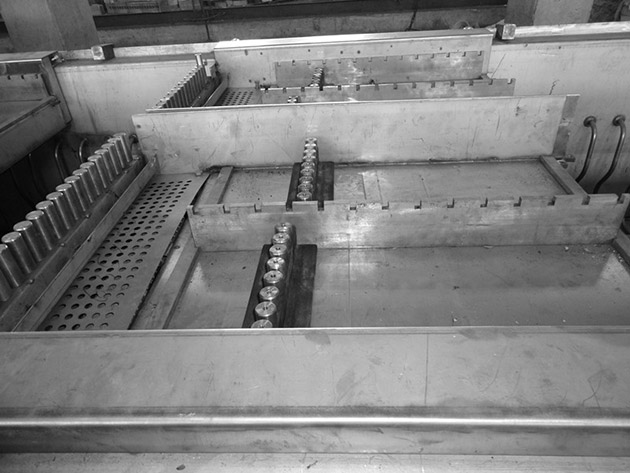

上位槽結構2
